Popis

• Jednoduchá integrácia systému Wilo-Stratos PICO do automatického riadenia budov.
  Wilo-Connect modul BMS je praktické riešenie na integráciu najnovšej generácie Wilo-Stratos PICO do systému automatického riadenia budov – či už ide o kúrenie, klimatizáciu alebo cirkuláciu teplej vody. Stačí pripojiť kompaktný modul zhora na čerpadlo a zapojiť ho. Základná konfigurácia sa aktivuje automaticky. Prevádzkový stav čerpadla si môžete kedykoľvek zobraziť a preniesť do riadiaceho systému budov prostredníctvom voliteľných zberných prevádzkových alebo poruchových hlásení. Pomocou digitálneho vstupu môžete riadiť nadradené funkcie ako „Ext. OFF“, „Ext. MIN“ alebo „Ext. MAX“. Prostredníctvom analógového vstupu možno nastaviť požadovanú hodnotu čerpadla podľa aktuálnej potreby pomocou signálu 0-10 V alebo pripojiť externú reguláciu. ​

Zvláštne znaky/prednosti produktu

• Jednoduchá inštalácia a uvedenie do prevádzky vďaka praktickému zástrčkovému pripojeniu a automatickej základnej konfigurácii​
• Možnosť výberu vertikálnej alebo horizontálnej kabeláže​
• Externé nastavenie požadovanej hodnoty pomocou signálu 0 – 10 V na prispôsobenie výkonu čerpadla aktuálnej potrebe​
• Voliteľné ovládanie bežných funkcií, ako napríklad „Ext. OFF“, „Ext. MIN“ alebo „Ext. MAX“​
• Monitorovanie pripravenosti na prevádzku prostredníctvom riadiaceho systému budov pomocou zberných prevádzkových alebo poruchových hlásení
• Doplnkový zásuvný modul Wilo-Connect BMS modul pre čerpadlá s rozhraním Wilo-
• Connectivity Interface (napr. Stratos PICO) na rozšírenie rozhrania pre riadiace systémy budov (BMS).

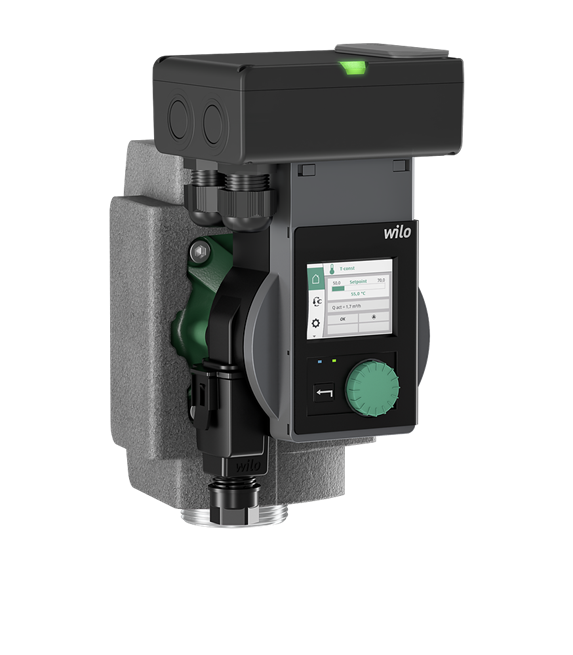

• Modul sa montuje na elektronický modul prostredníctvom rozhrania Wilo-Connectivity umiestnenom na čerpadle (pod uzamykateľným krytom modulu).

Vybavenie/funkcia

• Indikátor prevádzkového hlásenia
• Analógový vstup 0 – 10 V na zadanie požadovanej hodnoty
• Indikátor prevádzkového hlásenia prostredníctvom reléového výstupu ako prepínací kontakt
• Zberné poruchové hlásenie SSM ako beznapäťový rozpínací kontakt
• Zberné prevádzkové hlásenie SBM ako beznapäťový spojovací kontakt
• Riadiaci vstup s konfigurovateľnými funkciami:
• Priorita VYP (externé VYP), MIN (externé MIN), MAX (externé MAX)
• 2 PG skrutkové spoje, otočné s vertikálnym alebo horizontálnym usporiadaním

Rozsah dodávky

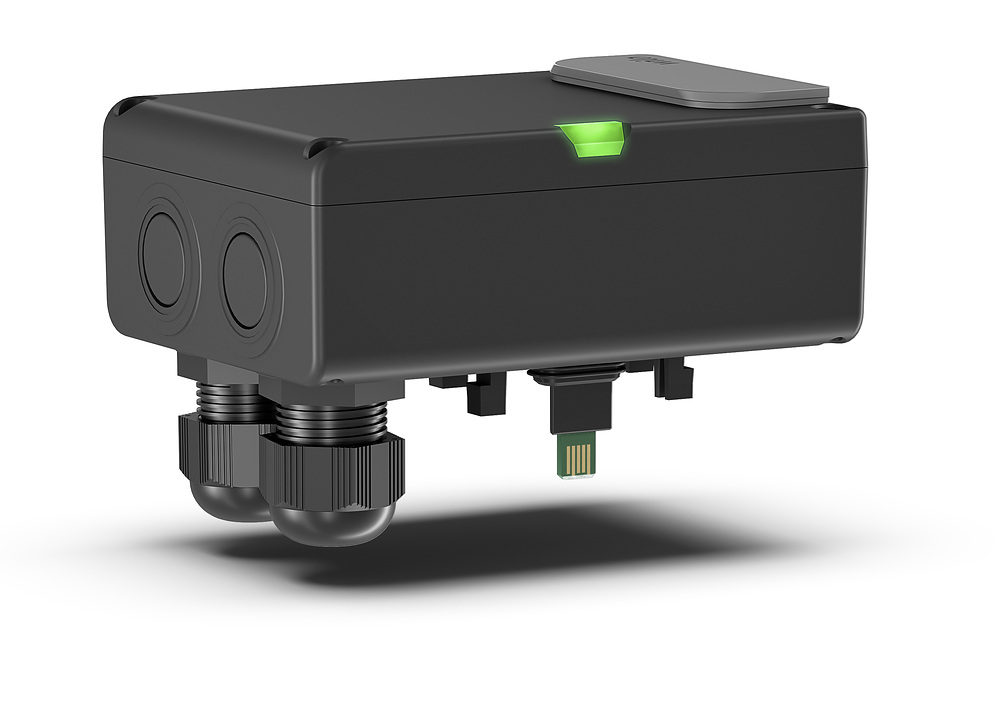

• Wilo-Connect modul BMS
• 2x predmontované káblové priechodky M 20 vo vertikálnom usporiadaní
• Návod na montáž a obsluhu
